Indice
-Microprocesadores
-Historia
-Tipos
-Diferencias entre intel y amb
-Tabla evolución microprocesadores
-Memoria
-Tipos y Definición
Tabla Evolución memorias
-Discos Duros
-Tipos y Funcionamiento
-Estructura Física
-Como graban datos
-Posibles defectos o roturas
MICROPROCESADORES
Historia
El microprocesador es un producto de la computadora y con tecnología semiconductora. Se eslabona desde la mitad de los años 50's; estas tecnologías se fusionaron a principios de los años 70`'s, produciendo el llamado microprocesador.
La computadora digital hace cálculos bajo el control de un programa. La manera general en que los cálculos se han hecho es llamada la arquitectura de la computadora digital. Así mismo la historia de circuitos de estado sólido nos ayuda también, porque el microprocesador es un circuito con transistores o microcircuito LSI (grande escala de integración), para ser más preciso.
El mapa de la figura, mostrada al final de esta sección, muestra los sucesos importantes de éstas dos tecnologías que se desarrollaron en las últimas cinco décadas. Las dos tecnologías iniciaron su desarrollo desde la segunda guerra mundial; en este tiempo los científicos desarrollaron computadoras especialmente para uso militar. Después de la guerra, a mediados del año de 1940 la computadora digital fue desarrollada para propósitos científicos y civiles.
La tecnología de circuitos electrónicos avanzó y los científicos hicieron grandes progresos en el diseño de dispositivos físicos de Estado Sólido. En 1948 en los laboratorios Bell crearon el Transistor.
En los años 50's, aparecen las primeras computadoras digitales de propósito general. Éstas usaban tubos al vacío (bulbos) como componentes electrónicos activos. Tarjetas o módulos de tubos al vacío fueron usados para construir circuitos lógicos básicos tales como compuertas lógicas y flip-flops (Celda donde se almacena un bit). Ensamblando compuertas y flip-flops en módulos, los científicos construyeron la computadora ( la lógica de control, circuitos de memoria, etc.). Los bulbos también formaron parte de la construcción de máquinas para la comunicación con las computadoras. Para el estudio de los circuitos digitales, en la construcción de un circuito sumador simple se requiere de algunas compuertas lógicas.
La construcción de una computadora digital requiere de muchos circuitos o dispositivos electrónicos. El principal paso tomado en la computadora fue hacer que el dato fuera almacenado en memoria como una forma de palabra digital. La idea de almacenar programas fue muy importante.
TIPOS DE MICROPROCESADORES
1972: Microprocesador 4004
Los 4004 fueron el primer microprocesador de Intel. Esta invención del descubrimiento impulsó la calculadora de Busicom y pavimentó la manera por empotrar inteligencia en objetos inanimados así como la computadora personal.
1974: Microprocesador 8008
Los 8008 eran dos veces tan poderosos como los 4004. Según la Electrónica de Radio de revista, Don Lancaster, un hobbyist de la computadora especializados, acostumbró los 8008 a crear a un predecesor a la primera computadora personal, una Electrónica de Radio de dispositivo dobló una "máquina de escribir de la TELEVISIÓN". Se usó como un término mudo.
1978: Microprocesador 8086-8088
Una venta del giro a la nueva división de la computadora personal de IBM hizo los cerebros del nuevo producto del golpe de IBM a los 8088--el IBM PC. El 8088's éxito propulsó Intel en las líneas de la Fortuna 500, y la revista de Fortuna nombró la compañía uno del "los Triunfos Comerciales del Seventies."
1982: Microprocesador 286
Los 286, también conocidos como los 80286, eran el primer procesador de Intel que podría ejecutar todo el software escrito para su predecesor. Esta compatibilidad del software sigue siendo un sello de la familia de Intel de microprocesadores. Dentro de 6 años de él sueltan, había un estimó 15 millones de 286-based computadoras personales instalados alrededor del mundo.
1985: EL Microprocesador INTEL 386(TM)
El Intel 386TM microprocesador ofreció 275,000 transistores--más de 100 times tantos como el original 4004. Fue una 32-bit astilla y era "atareando multi," significándolo podrían ejecutar programas múltiples al mismo tiempo.
1989: El DX CPU Microprocesador Intel 498 (TM)
La 486TM generación realmente significó usted va de una computadora orden-nivelada en punto-y-pulse el botón computando. Yo podría tener una computadora colorida la primera vez para y podría hacer desktop que publica a una velocidad significante," la tecnología de las llamadas historiador David K. Allison del el Museo Nacional de Smithsonian de Historia americana. El Intel 486TM procesador fue el primero en ofrecer un construir-en coprocesador de matemática que acelera computando porque ofrece que el matemática complejo funciona del procesador central.
1993: Procesador Pentium
El procesador de Pentium® les permitió a las computadoras incorporar "mundo real" más fácilmente los datos como discurso, parezca, letra y imágenes fotográficas. El nombre Pentium®, mencionó en las historietas y en charla de la televisión muestra, se volvió una palabra de la casa poco después la introducción.
1995: Procesador Pentium Profesional
Soltado por el otoño de 1995 el Pentium® En pro del procesador se diseña a combustible 32-bit servidor y las aplicaciones workstation-niveladas y habilita rápidamente computadora--ed el plan, ingeniería mecánica y cómputo científico. Cada Pentium® En pro del procesador se empaqueta junto con una segunda astilla de memoria de escondite velocidad-reforzando. El Pentium® poderoso En pro del procesador alardea 5.5 millones de transistores.
1997: Procesador Pentium II
El 7.5 millón-transistor Pentium® II procesador incorpora Intel tecnología de MMXTM que se diseña para procesar video, audio y datos de los gráficos eficazmente específicamente. Se introdujo en Solo Contacto del Borde innovador (S.E.C) Cartucho que también incorporó una astilla de memoria de escondite de gran velocidad. Con esta astilla, los usuarios de PC pueden capturar, pueden revisar y pueden compartir fotografías digitales con amigos y familia vía el Internet; revise y agregue texto, música o transiciones del entre-escena a las películas de la casa; y, con un teléfono video, envíe video encima de las líneas del teléfono normales y los Internet.
1998: Procesador Celeron (TM)
Continuando la estrategia de Intel de procesadores en vías de desarrollo para los segmentos del mercado específicos, el Intel que el procesador de CeleronTM se diseña para el Valor el PC mercado segmento. Proporciona consumidores la gran actuación a un valor excepcional, y entrega actuación excelente para los usos como juego por dinero y el software educativo.
1999: Procesador Pentium III
El Pentium® III procesador ofrece 70 nuevas instrucciones--Internet Streaming las extensiones de SIMD--que dramáticamente refuerza la actuación de imaging avanzado, 3-D, vertiendo audio, video y aplicaciones de reconocimiento de discurso. Fue diseñado para reforzar Internet significativamente experimenta y les permite a los usuarios hacer tales cosas como vistazo a través de los museos del online realistas y tiendas y transmitir video de alto-calidad. El procesador incorpora 9.5 millones de transistores, y se introdujo usando 0.25-micron tecnología.
1999: Procesador Pentium III Xeon (TM)
El Pentium® III procesador de XeonTM extiende las ofrendas de Intel a los workstation y segmentos de mercado de servidor y mantiene actuación adicional las aplicaciones del e-comercio y la informática comercial avanzada. Los procesadores incorporan el Pentium® las 70 instrucciones de SIMD de III procesador que refuerzan multimedios y vertiendo aplicaciones videas. El Pentium® la tecnología de escondite de adelanto de III procesador de XeonTM acelera información del autobús del sistema al procesador, empujando actuación significativamente. Se diseña para los sistemas con configuraciones del multiprocessor.
DIFERENCIAS ENTRE INTEL Y AMB
INTEL:
La compañía más exitosa en este mercado. Integrated Electronics nació en 1969, de la mano de Gordon E. Moore y Robert Noyce. En poco tiempo, su éxito no se hizo esperar, creando el primer procesador: El 4004, con 2300 transistores para realizar 60000 operaciones por minuto, una revolución en la época. Avanzando un poco más en esta historia, en 1993 aparece el popular Intel Pentium, con la cifra alucinante de 3.1 millones de transistores, afectando y haciendo cambiar a AMD (Tuvo que crear procesadores “desde cero”) y a otras compañías como Cyrix (VIA).
La historia sigue, después del Pentium 4. Procesadores con HyperThreading™, procesadores con Doble Núcleo (¿Quién no conoce la serie E5000? ¿A quién no le gusta usar una computadora que diga “Dual Core” o “Core Duo”?, centro a la izquierda el popular E5400), los procesadores móviles o de equipos “All-in-One” (Los diminutos Intel Atom® de las Mini-Laptops (Centro a la derecha) y los superavanzados procesadores extremos (Para muestra, el Intel i7 Extreme Edition.
AMB:
Advanced Micro Devices (AMD), una de las más grandes compañías en esta industria de los micros, tuvo su origen en 1969. Provenientes de Fairchild Semiconductor, Jerry Sanders III, Ed Turney, John Carey, Sven Simonsen, Jack Gifford y 3 miembros del equipo de Gifford, Frank Botte, Jim Giles y Larry Stenger, pusieron de pie este proyecto. Ya en 1975 habían “clonado” el Intel 8080. En 1982, junto a Intel e IBM, firmaron un acuerdo para la fabricación de procesadores compatibles con IBM PC, cancelando este contrato la Intel en 1986 para no revelar detalles técnicos de su i386. AMD llevó esto a la corte, ganando el caso por violación del contrato en 1991, recibiendo de Intel 1000 millones de dólares.
Más adelante se le negó a AMD usar el código i386 de Intel en sus productos, cosa que en AMD obligó a realizar versiones “limpias” de sus procesadores, además de que en cierta forma clonar la tecnología de la otra compañía no les permitiría avanzar. Así pues, crearon el AMD K5 en 1995. La K en el nombre significa Kriptonita, haciendo alusión a Superman debido a que esa sustancia lo debilitaba, una especie de comparación a lo que Intel estaba realizando contra AMD. Más adelante, el K6 (1996) con instrucciones MMX; el K6-2 con el cual se habilitaba las instrucciones 3DNow! de AMD de ahí en adelante (y mucho antes de que Intel lanzara las SSE); el K6-3 compitiendo fuertemente con Intel y sus mejores productos; el K7 (Athlon) que estuvo muy a la par contra el Intel Pentium 4, llegando a la meta de 1Ghz primero que Intel, aunque desplazado posteriormente por Intel con más velocidad; y el K8, siendo el primer procesador 64bit, siendo adoptado por Microsoft Corporation. El uso de HyperTransport™ de AMD a partir del 2001 fue un intento por eliminar el Front Side Bus (FSB) de los procesadores, y que ofrece mejor calidad en cuanto a gráficos y rendimiento se refiere.

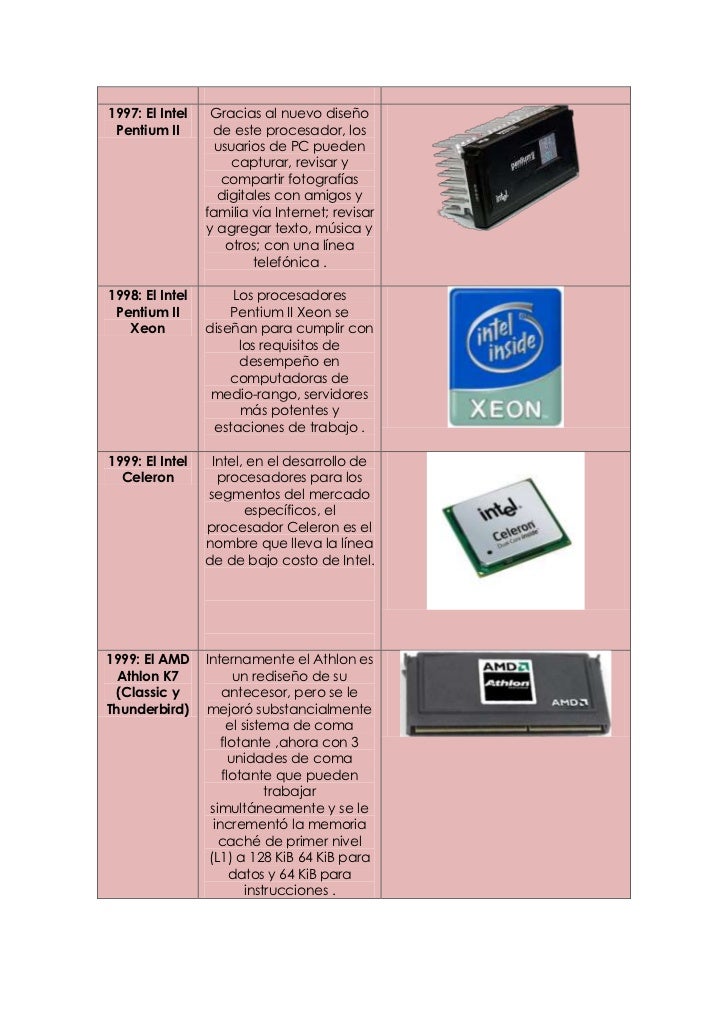

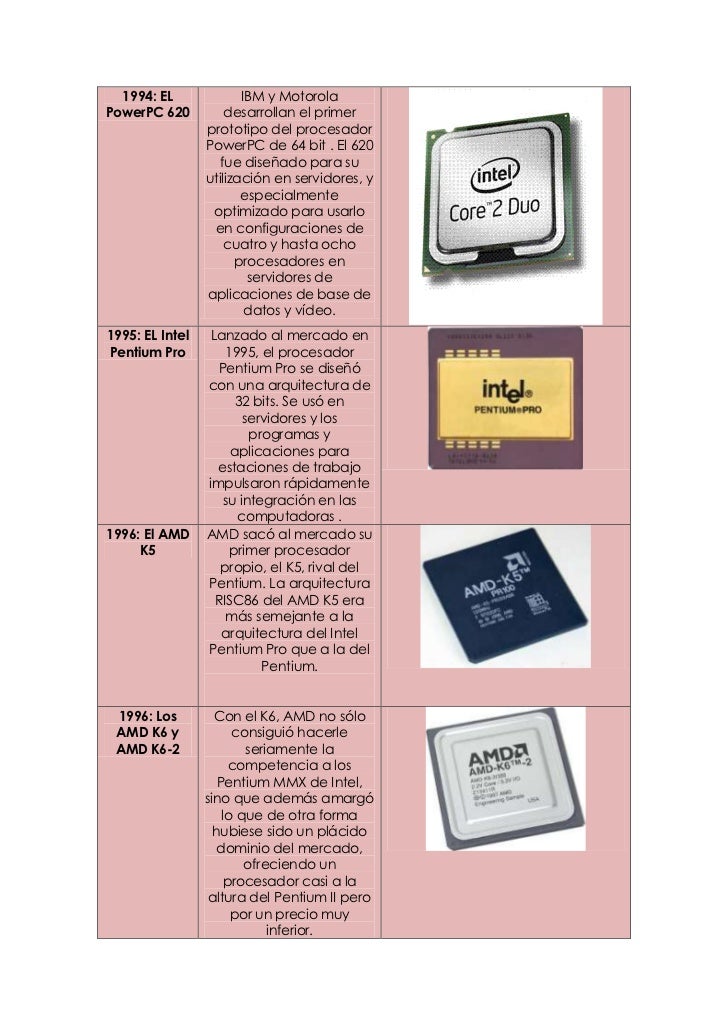

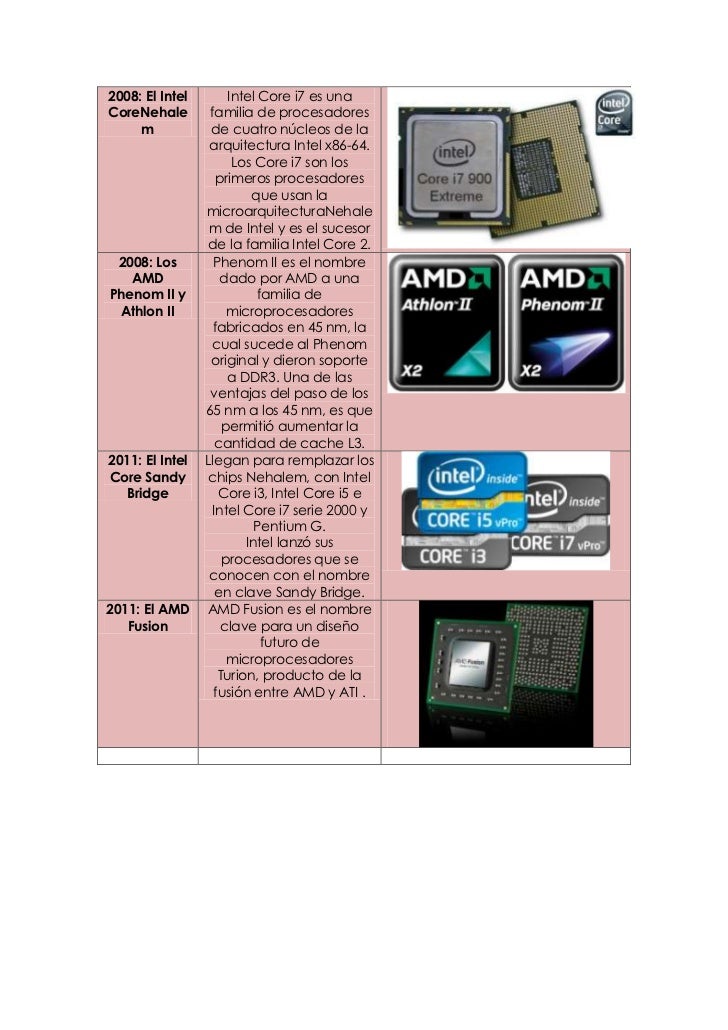

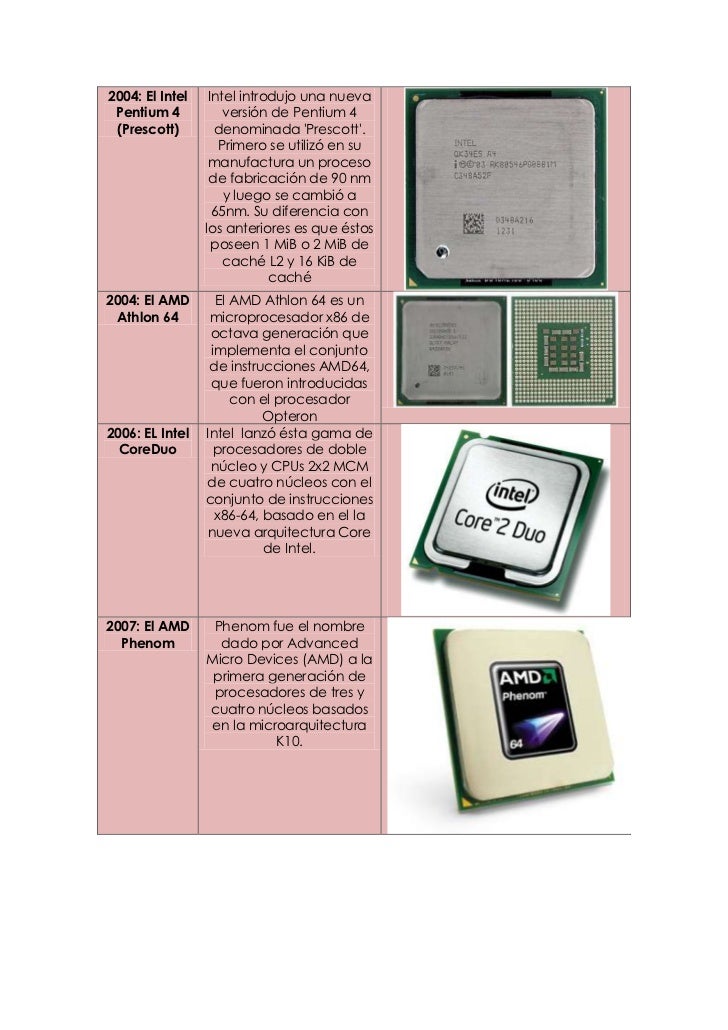

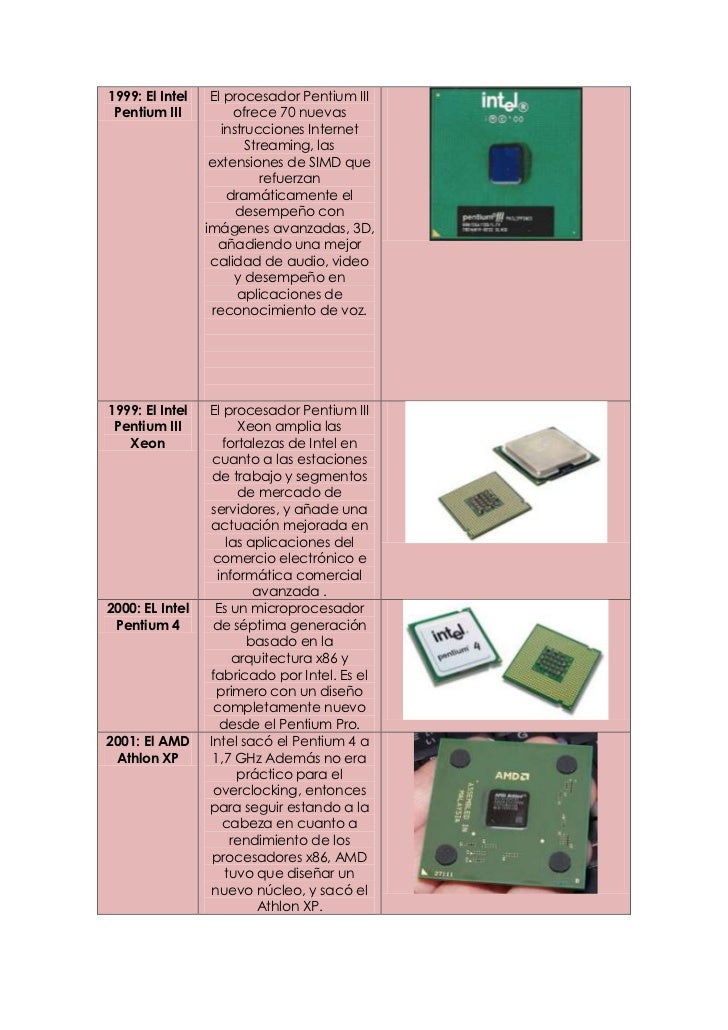

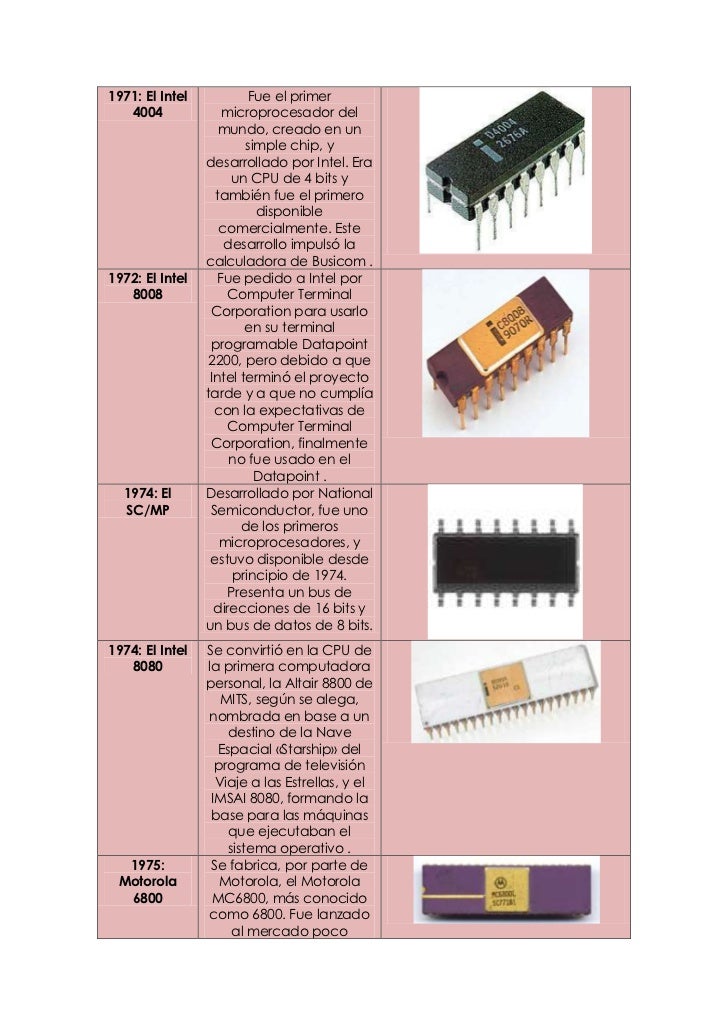

TABLA EVOLUCIÓN DE LOS MICROPROCESADORES
MEMORIA
En informática, la memoria (también llamada almacenamiento) se refiere a parte de los componentes que integran una computadora. Son dispositivos que retienen datos informáticos durante algún intervalo de tiempo. Las memorias de computadora proporcionan una de las principales funciones de la computación moderna, la retención o almacenamiento de información. Es uno de los componentes fundamentales de todas las computadoras modernas que, acoplados a una unidad central de procesamiento (CPU por su sigla en inglés, central processing unit), implementa lo fundamental del modelo de computadora de Arquitectura de von Neumann, usado desde los años 1940.
En la actualidad, memoria suele referirse a una forma de almacenamiento de estado sólido conocido como memoria RAM (memoria de acceso aleatorio, RAM por sus siglas en inglés random access memory) y otras veces se refiere a otras formas de almacenamiento rápido pero temporal. De forma similar, se refiere a formas de almacenamiento masivo como discos ópticos y tipos de almacenamiento magnético como discos duros y otros tipos de almacenamiento más lentos que las memorias RAM, pero de naturaleza más permanente. Estas distinciones contemporáneas son de ayuda porque son fundamentales para la arquitectura de computadores en general.
Además, se refleja una diferencia técnica importante y significativa entre memoria y dispositivos de almacenamiento masivo, que se ha ido diluyendo por el uso histórico de los términos "almacenamiento primario" (a veces "almacenamiento principal"), para memorias de acceso aleatorio, y "almacenamiento secundario" para dispositivos de almacenamiento masivo. Esto se explica en las siguientes secciones, en las que el término tradicional "almacenamiento" se usa como subtítulo por conveniencia.
TIPOS:
-Memoria RAM: RAM son las siglas de random access memory, un tipo de memoria de ordenador a la que se puede acceder aleatoriamente; es decir, se puede acceder a cualquier byte de memoria sin acceder a los bytes precedentes. La memoria RAM es el tipo de memoria más común en ordenadores y otros dispositivos como impresoras.
Memoria ROM: La memoria ROM, (read-only memory) o memoria de sólo lectura, es la memoria que se utiliza para almacenar los programas que ponen en marcha el ordenador y realizan los diagnósticos. La mayoría de los ordenadores tienen una cantidad pequeña de memoria ROM (algunos miles de bytes).
TABLA DE EVOLUCIÓN DE MEMORIAS.
|
TIPO DE MEMORIA
|
CARACTERISTICAS BASICAS
|
|
RAM
| Random Access Memory, Memoria de Acceso Aleatorio) donde el ordenador guarda los datos que está utilizando en el momento se mide em MB (32, 64.128, 256, 512 ...) Al dejar de recibir corriente electrica (apagado) se borra. |
|
DRAM
| DRAM (del inglés Dynamic Random Access Memory, memoria de acceso aleatorio dinámico) es el tipo de memoria RAM más usado. Se compone de transistores y condensadores que han de ser actualizados mediante la corriente eléctrica cada pocos milisegundos periódicamente para que los datos permanezcan. |
|
SDRAM
| SDRAM (del inglés, Synchronous Dynamic Random Access Memory, es decir, memoria RAM dinámica de acceso síncrono). Se comercializó en módulos de 64, 128, 256 y 512 MB, y con frecuencias de reloj que oscilaban entre los 66 y los 133 MHz.
La diferencia principal radica en que este tipo de memoria se conecta al reloj del sistema y está diseñada para ser capaz de leer o escribir a un ciclo de reloj por acceso, es decir sin estados de espera intermedios. Este tipo de memoria incluye tecnología InterLeaving, que permite que la mitad del módulo empiece un acceso mientras la otra mitad esta terminando el anterior.
Para funcionar a toda su velocidad, una memoria SDRAM requiere un cache con velocidad suficiente como para no desperdiciar su potencial |
|
CACHE RAM
| Almacenamiento de alta velocidad. Puede encontrarse en un área de la memoria principal o en dispositivos de almacenamiento de alta velocidad independientes |
|
ROM
| (Read-Only Memory) o memoria de sólo lectura, es una memoria de semiconductor no destructible, es decir, que no se puede escribir sobre ella, y que conserva intacta la información almacenada, aunque se interrumpa el fluido electrico. almacena normalmente la configuración del sistema y el programa de arranque del ordenador. |
|
EPROM
| (Erasable Programmable Read-Only Memory) ROM que se puede borrar y es programable. Utiliza un chip de memoria ROM que retiene los datos aunque la eneregia se apague o agote (no volatil). La conforman celdas del tipo FAMOS (Floating Gate Avalanche-Injection Metal-Oxide Semiconductor) o transistores de puerta flotante. |
|
MRAM
| Memoria de Acceso Aleatorio Magnética es una memoria no volátil que almacena los datos en elementos de almacenamiento magnéticos. |
DISCOS DUROS
Tipos:
1) SAS: Es un estándar para dispositivos de alta velocidad que incluye discos duros entre sus especificaciones, a diferencia de los estándar S.C.S.I que es paralelo. Estos discos duros soy muy populares a nivel doméstico por su elevado precios, necesita tarjetas controladoras S.A.S para trabajar y ser instalados, soportan unos cables de una longitud de hasta 6 metros lo cual permite conectar hasta 24 dispositivos, tiene también la característica de HOT PLUG (se puede conectar y desconectar en caliente) se utilizan normalmente para servidores.
2) S.C.S.I Que significa pequeña interfaz para computadoras, también necesita una controladora para funcionar, también se puede conectar y desconectar en caliente su cable de datos los encontraremos de 40- 50- 68- 80 conectores.
TIPOS DE DISCOS DUROS S.C.S.I
1) S.C.S.I Que utiliza un cable de 50 pines, que la longitud de sus cables son de 6 metros, que la velocidad de trasmisión de datos son de 5 Mg/segundo, que permite hasta 7 dispositivos como máximo y el bus de trabajo es de 8 bits.
2) S.C.S.I 2 Diferencia con el S.C.S.I la velocidad de transferencia en vez de ser 5Mg/segundo son de 10, Mg/segundo y su cable en vez de ser de 6 metros es de 3 metros, y todo lo demás es lo mismo. Así se llama concretamente se llama FAX y estas son sus características y ahí otro tipo.
WIDE Significa ancho utiliza 68 pines, permite hasta 16 dispositivos y la anchura del cable de 3 metros y su tipo de bus trabaja a 16 bits.
TIPOS DE SPI Que significa ultra S.C.S.I
1) ULTRA Es un dispositivo que trabaja a 16 bits, y de 34 pines tiene su cable, 20 Mg/segundo es su velocidad, la longitud máxima de su cable son de 10 centímetros por dispositivo y admite hasta 15 dispositivos.
2) ULTRA WIDE A diferencia del Ultra es que trabaja 40Mg/segundo y la longitud máxima de su cable es de 1.5 metros, sus conectores son de 68 pines y es de 16 bits y admite 15 dispositivos.
3) ULTRA 2 Va a 16 Bits y su velocidad es de 80Mg/segundo tiene 68 pines y 12 metros de cable y hasta 15 dispositivos.
FIREWIRE Es un conector que trabaja a 400 Mg/ bytes por segundo, ese puerto sirve para cámaras de video, la última versión de esta conexión alcanza hasta los 32 Gigabytes/ por segundo, el máximo del cable son de 100 metros, y soporta hasta 63 dispositivos.
S.S.A Es un dispositivo exclusivo de IBM
FC –AL Es un Dispositivo de disco duro que puede utilizar fibra óptica y con su longitud de 10 kilómetros o podría ser el cable coaxial hasta 24 metros y con su velocidad de 100Mg/por segundo.
3) IDE/ATA Y PATA
IDE= Componente Electrónico Integrado
ATA= Tecnología Avanzada de Contacto
PATA= Tecnología Paralela Avanzada
El disco duro tiene 40 conectores, velocidad de transferencia es de 66 100 133 Megabyte por segundo, se puede conectar un máximo de 2 dispositivos por conector de bus. Tamaños de discos duro de (3,5 y de 2,5) y también los hay de 8 pulgadas, y también los hay de 5,25pulgadas.Las siguientes medidas 0,85 y de 1.80 pulgadas y de 1 pulgada
DISCO DURO SATA Significa Tecnología Avanzada de Contacto, el cable de conexión es de 7 contactos y trabaja a una velocidad de 150Megabytes/segundo permite un solo dispositivo por cable que es de 1 metro y permite conectar y desconectar en caliente.
DISCO DURO SATA 2 La diferencia con el SATA es que trabaja a 300Megabytes/segundo.
ESTRUCTURA FISICA
Dentro de un disco duro hay varios platos (entre 2 y 4), que son discos (de aluminio o cristal) concéntricos y que giran todos a la vez. El cabezal (dispositivo de lectura y escritura) es un conjunto de brazos alineados verticalmente que se mueven hacia dentro o fuera según convenga,todos a la vez. En la punta de dichos brazos están las cabezas de lectura/escritura, que gracias al movimiento del cabezal pueden leer tanto zonas interiores como exteriores del disco.Cada plato tiene dos caras, y es necesaria una cabeza de lectura/escritura para cada cara (no es una cabeza por plato, sino una por cara). Si se mira el esquema Cilindro-Cabeza-Sector (más abajo), a primera vista se ven 4 brazos, uno para cada plato. En realidad, cada uno de los brazos es doble, y contiene 2 cabezas: una para leer la cara superior del plato, y otra para leer la cara inferior. Por tanto, hay 8 cabezas para leer 4 platos. Las cabezas de lectura/escritura nunca tocan el disco, sino que pasan muy cerca (hasta a 3 nanómetros) ó 3 millonésimas de milímetro. Si alguna llega a tocarlo, causaría muchos daños en el disco, rayándolo gravemente, debido a lo rápido que giran los platos.
¿Como Graban Datos Los Discos Duros?
la escritura en el disco se hace a través de binarios (010100110010100), el disco esta compuesto por pequeños espacios llamados clausters con una pequeña capacidad en bits, cuando se dañan estos clausters, (generalmente por cortes de luz o apagados improvistos de la Pc.) hay una forma de poder arreglarlos, entrar a la pagina del fabricante del disco duro y bajar un programita que ellos tienen para arreglar dichos desperfectos, si la bios no te lee el disco, probablemente se daña la placa que trae el disco duro, trata de cambiarla por otra de las mismas caracteristicas del disco, generalmente estas placas se queman por el calor que genera el disco al funcionar y al tener una mala ventilacion, nunca abras un disco, ya que estos vienen sellados al vacio.
Defectos o roturas de un discos duro.
